Câbles PCI Express 6, 8, 12 et 16 broches : à quoi servent-ils

Pour le gaming ou pour des tâches créatives comme la modélisation 3D, nous avons besoin de cartes graphiques de plus en plus sophistiquées. Plus elles calculent vite, plus elles consomment d’énergie. Une carte graphique récente doit donc être alimentée directement par le bloc d’alimentation du PC, via des câbles PCI Express. Selon le nombre de broches et le type de connecteur, la puissance fournie change. Voici comment vous y retrouver avant de monter ou de mettre à jour votre configuration PC.

Dans certains cas, il n’y a pas besoin de câble PCI-Express

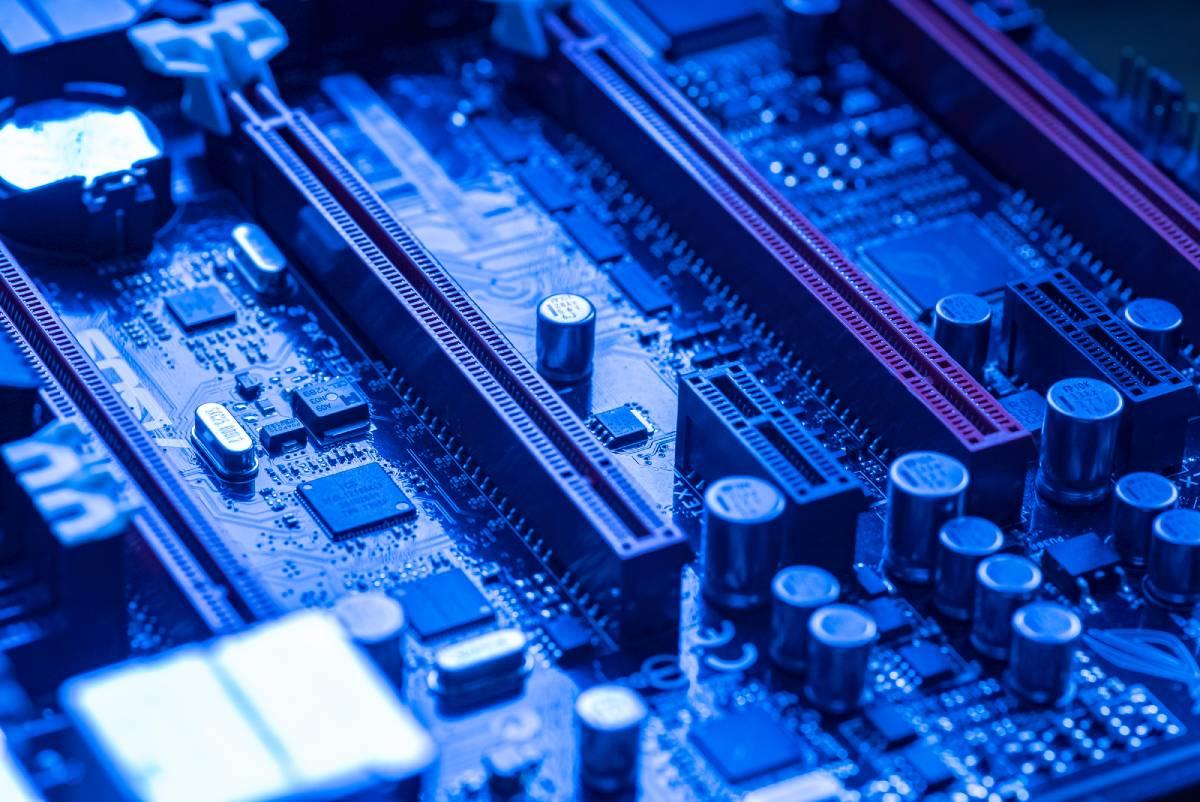

La norme PCI Express (souvent abrégée PCIe) est aujourd’hui le standard universel des PC fixes. Il s’agit d’un bus de communication qui permet de connecter des cartes d’extension à la carte mère de l’ordinateur : carte graphique, carte son, carte réseau, contrôleur SSD NVMe. L’échange d’informations entre ces composants se fait à très haute vitesse.

Côté alimentation, le bus PCI Express tire de l’énergie de la carte mère et la délivre directement à la carte d’extension, jusqu’à 75 watts. C’est largement assez pour une carte son ou une carte réseau. Cela suffit aussi pour les cartes graphiques peu gourmandes, comme les AMD Radeon RX 6400, les Nvidia GT 1030 ou les anciennes Radeon 460 et 550. Dans ce cas, aucun câble PCI Express supplémentaire n’est nécessaire.

Pour les cartes graphiques plus puissantes, les 75 watts du bus PCIe ne suffisent plus. Il faut alors raccorder la carte au bloc d’alimentation à l’aide d’un ou plusieurs câbles PCI Express. Ces câbles existent en plusieurs formats : 6 broches, 8 broches (souvent vendu en 6+2), 12 broches et, depuis 2022, 12VHPWR (16 broches).

Les câbles PCI Express 6 broches

Le connecteur PCI Express 6 broches apporte 75 watts supplémentaires à la carte graphique. En les ajoutant aux 75 watts fournis par le bus PCIe de la carte mère, vous obtenez 150 watts au total. C’est en général suffisant pour les cartes graphiques d’entrée et de milieu de gamme un peu anciennes, comme les Nvidia GTX 1060 ou les AMD RX 580.

Si la puissance reste insuffisante, deux options : ajouter un second connecteur PCI Express 6 broches sur la carte graphique (75 watts de plus) ou passer à un connecteur 8 broches.

Les câbles PCI Express 6+2 ou 8 broches

Les câbles PCI Express 8 broches montent encore plus haut : ils délivrent jusqu’à 150 watts à la carte graphique. En ajoutant les 75 watts du bus PCIe, vous disposez de 225 watts au total avec un seul connecteur 8 broches. Ce câble est adapté aux cartes graphiques dont la consommation maximale se situe entre 150 et 225 watts, comme la plupart des modèles de milieu de gamme actuels.

Au-delà, deux solutions : utiliser deux connecteurs 8 broches (jusqu’à 375 watts au total) ou combiner un 8 broches et un 6 broches (300 watts).

La plupart des blocs d’alimentation PC ne fournissent pas séparément des connecteurs 6 et 8 broches, mais des connecteurs 6+2 broches. Cette astuce permet d’assurer la compatibilité avec n’importe quelle carte graphique. Si votre carte demande un connecteur 6 broches, vous n’utilisez que la partie principale du câble. Si elle demande un 8 broches, vous clipsez les deux parties ensemble. Aucun risque d’erreur de branchement : les détrompeurs empêchent une mauvaise connexion.

Les câbles PCI Express 12 broches

Le connecteur 12 broches est apparu en 2020 avec certaines cartes Nvidia RTX 3000 de la série Founders Edition. Pour le même encombrement qu’un câble 8 broches, il délivre entre 500 et 600 watts. Au lancement, aucun bloc d’alimentation PC ne proposait ce format en natif : Nvidia fournissait un adaptateur dans la boîte de la carte, permettant de combiner deux câbles 8 broches en un connecteur 12 broches. Depuis 2022, certaines alimentations haut de gamme intègrent directement un câble 12 broches, ce qui évite l’adaptateur.

Foire aux questions

Combien de watts fournit un câble PCI Express 6 broches ?

Un câble PCI Express 6 broches délivre jusqu’à 75 watts à la carte graphique. En l’ajoutant aux 75 watts apportés par le bus PCIe de la carte mère, on obtient 150 watts disponibles pour la carte.

Peut-on brancher un câble 6 broches sur un connecteur 8 broches ?

Non, le connecteur de la carte graphique impose le format. Si la carte demande un 8 broches, il faut un câble 8 broches (ou un câble 6+2 dont on utilise les deux parties). Forcer un 6 broches sur un 8 broches priverait la carte de puissance et la rendrait instable.

Qu’est-ce qu’un câble PCI Express 6+2 broches ?

C’est un câble qui combine un connecteur 6 broches et un module détachable de 2 broches. Vous l’utilisez en mode 6 broches pour les cartes peu gourmandes, ou en mode 8 broches en clipsant les deux parties ensemble. C’est le format le plus courant sur les alimentations PC modernes.

Le connecteur 12VHPWR est-il dangereux ?

Quelques cas de surchauffe ont été signalés sur les RTX 4090 fin 2022, principalement à cause d’une insertion incomplète du câble. Le risque est très faible si vous enfoncez le connecteur jusqu’au clip de verrouillage. La nouvelle version 12V-2×6, présente sur les RTX 5000 et les alimentations ATX 3.1, corrige le défaut d’origine.

Quelle puissance d’alimentation PC pour une carte graphique sans câble PCI Express ?

Une carte graphique qui se contente des 75 watts du bus PCIe (Nvidia GT 1030, AMD RX 6400) tourne sans souci sur un bloc d’alimentation 400 à 500 watts d’entrée de gamme. Aucun câble PCI Express supplémentaire n’est nécessaire.

Que se passe-t-il si l’alimentation PC est sous-dimensionnée ?

Une alimentation trop juste provoque des plantages aléatoires, des redémarrages, des écrans noirs en jeu ou un comportement instable du PC sous forte charge. À long terme, elle peut endommager la carte graphique ou les autres composants. Mieux vaut prévoir 30 % de marge dès l’achat.

Le connecteur 12VHPWR (16 broches) des cartes RTX 4000 et 5000

Avec la sortie des Nvidia RTX 4090 et RTX 4080 fin 2022, un nouveau connecteur a fait son apparition : le 12VHPWR. Il regroupe 12 broches d’alimentation et 4 broches de signalisation, soit 16 broches au total. Sa puissance maximale grimpe à 600 watts sur un seul câble, ce qui simplifie grandement le câblage des configurations très haut de gamme.

Ce connecteur a fait parler de lui en 2026 à cause de cas de fonte du plastique signalés sur certaines RTX 4090. Le défaut venait souvent d’une insertion incomplète du câble dans la prise. Pour éviter le problème, vérifiez toujours que le connecteur est enfoncé jusqu’au bout et que le clip de verrouillage est bien encliqueté. Sur les nouvelles cartes RTX 5000 et les alimentations ATX 3.1, une version révisée appelée 12V-2×6 corrige ce défaut grâce à des broches de signalisation plus courtes.

Quelle puissance d’alimentation PC choisir selon votre carte graphique

Avant d’acheter un bloc d’alimentation, regardez la consommation maximale (TDP ou TGP) de votre carte graphique sur le site du constructeur. Ajoutez 150 à 200 watts pour le reste du PC (processeur, ventilateurs, disques, RAM) et choisissez une alimentation avec environ 30 % de marge. Pour une configuration gamer typique avec une RTX 4070 (200 W), comptez un bloc 750 W. Pour une RTX 4090 (450 W), visez 1000 W minimum, certifié 80 PLUS Gold ou supérieur.

Évitez les blocs d’entrée de gamme sans certification : un câble PCI Express de mauvaise qualité peut chauffer, perdre en tension sous charge et provoquer des plantages, voire endommager la carte graphique sur le long terme.
